交流电机如何实现正反转

文章来源: 上传时间:2019-09-05 浏览次数:
  1.操控要求

  可以使用基本的低压器件完成三相交流异步电机正回转操控。

  2.继电操控电气原理图

  继电器操控的三相交流异步电动机正回转继按钮互锁操控电气原理图如图1.1所示。



  3.继电操控电气原理图

  继电器操控的三相交流异步电动机正回转继电器互锁操控电气原理图如图1.2所示。



  一、制作原理图

  继电器互锁如图1.3

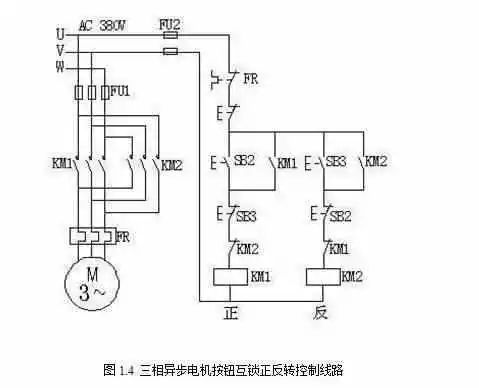

  按钮互锁如图1.4



  二、输入/输出点分配

  输入/输出点分配如表1.5所示。



  三、安装

  1、过程如下

  1.在指导下,剖析电气操控线路原理图。

  2.用万用表查看各元器件的质量。

  3.读懂电气元件布置图,并依此安装和固定电器元件。

  4.读懂电气安装接线图,并依此布线。

  (1)主电路接线要注意接触器主辅触点的分辩和选用以及热继电器的衔接;

  (2)操控线路接线时要注意按钮常开和常闭触点的分辩、挑选和接线。

  5.通电查看并扫除电路故障

  三相交流电动机点动操控线路接线

  在未通电情况下,用万用表电阻档开始查看操控线路是否正确。

  接通电源,操作相关按钮,验证电路的工作情况。

  2、安装工具

  工具:万用表、尖嘴钳、偏口钳、螺丝刀、剥线钳、试电笔等。

  器件:试验安装板一块,低压电器元件若干,导线若干。

  3、制作元件布置图

  元件经查看合格后依据制作好的元件布置图在操控板上安装电气元件。电器安装应结实,并符合工艺要求,并依据接线图接线。

  4、硬件调试

  使用万用表查看线路,电源正负极之间不能有短路现象,衔接线的两端点到点要接通。要求保证无误查看后才允许通电调试。
